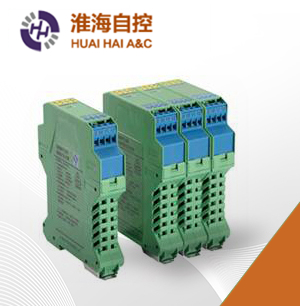

ZKHH-AQS 隔离安全栅性能简介：
将来自安全区的单/双通道电压信号，经安全栅隔离输出单/双路电流或电压信号到危险区，可控制危险区的如执行器（电/气转换器）等仪表。它是智能化的安全栅产品，具有在线故障自诊断功能，用户也可通过专用手持式中文编程器对本产品进行输入信号类型及输出量程的设置。

防爆标志:
［Exia］ⅡC

传输精度:
±0.1%F.S

通道数:
单/双通道

该安全栅危险区输出信号:
直流电流：4-20mA
信号类型和量程在订货时确定，也可自行编程

输出负载能力:
4-20mA：0~500Ω；0-10mA:0~1KΩ
0(1)-5V：≥500KΩ； 0-10V:≥1MΩ
（需要更高负载能力时请在订货时说明）

该安全栅安全区输入信号:
直流电压：1~5V
输入阻抗：≥500KΩ
注：需要0~5V、2~10V、0~10V等信号类型请在订货时确定，也可自行编程。

国家防爆电气产品质量监督检验中心（CQST）防爆认证参数(1、2端子间) ，(4、5端子间)：
Um=250VAC/DC  Uo=28.4V Io=88mA，Po=624mW，
ⅡC ：Co=0.055μF，Lo=3.2mH，
ⅡB ：ICo=0.44μF，Lo=9.6mH，
ⅡA ：ICo=1.45μF，Lo=25.6mH，

功    耗:
1.1W（24供电，单路20mA输出）
1.8W（24供电，双路20mA输出）

面板指示灯:
仪表正常工作时，指示灯PWR常亮；
输入信号故障报警时，指示灯ALM（双通道为CH1、CH2）闪烁或常亮。

校   准:
本产品采用智能化数字化设计，可长期保证准确度在本手册规定范围之内。如需校准请选配本公司提供的专用手持式中文编程器进行操作.

连接的现场设备及所处区域：
电/气转换器、电气阀门定位器
0区、1区、2区、ⅡA、ⅡB、ⅡC，T4～T6、危险区

该安全栅选型方法：

说 明:

电压输入类型以及对应输出量程请在订货时注明．如用户需自行编程，请选配本公司提供的专用手持式中文编程器进行操作。具体操作及校准方法请参见本手册《编程与校准技术》。

该安全栅接线图:

单通道仪表接线  宽×高×深(12.8×100×115mm)

双通道双输出仪表接线 宽×高×深(18×100×115mm)

操作端安全栅－电压信号输入 单/双通道安全栅
